直流稳压电源纹波抑制技术要点及测试方法解析

纹波，是直流电源输出中叠加的交流分量，它直接决定了负载端供电质量的纯净度。对于精密测量、医疗电子或通信基站这类对电源噪声敏感的场合，纹波过大轻则导致信号失真，重则引发系统误动作。很多工程师在选型或测试时，往往只盯着电压精度和负载调整率，却忽略了纹波抑制这个“隐形杀手”。本文从工程实践出发，梳理纹波抑制的几个关键技术要点，并给出可复现的测试方法。

纹波从哪里来？先分清源头再谈抑制

不同拓扑的电源，其纹波特征截然不同。线性稳压电源（如常见的可调电源）纹波主要来自工频整流后的残余100Hz/120Hz分量，幅度通常较小，但低频段较难彻底滤除。而开关电源的纹波则复杂得多——开关频率基波、开关管寄生振荡、二极管反向恢复尖峰，以及输出电感与电容谐振产生的振铃，这些高频分量叠加在一起，频谱宽且幅值波动大。如果不先明确纹波来源，盲目增加滤波电容往往事倍功半。

举个例子，某客户反馈其稳压电源在带载时纹波从20mV飙升至120mV，排查后发现是输出整流二极管选型不当，反向恢复时间过长导致高频尖峰叠加。更换为快恢复二极管后，纹波立即回落至25mV以内。这说明，纹波抑制首先要从源头器件下手，而不是一味堆滤波网络。

三大抑制手段：滤波、布局、控制环

1. 多级LC滤波与电容选型

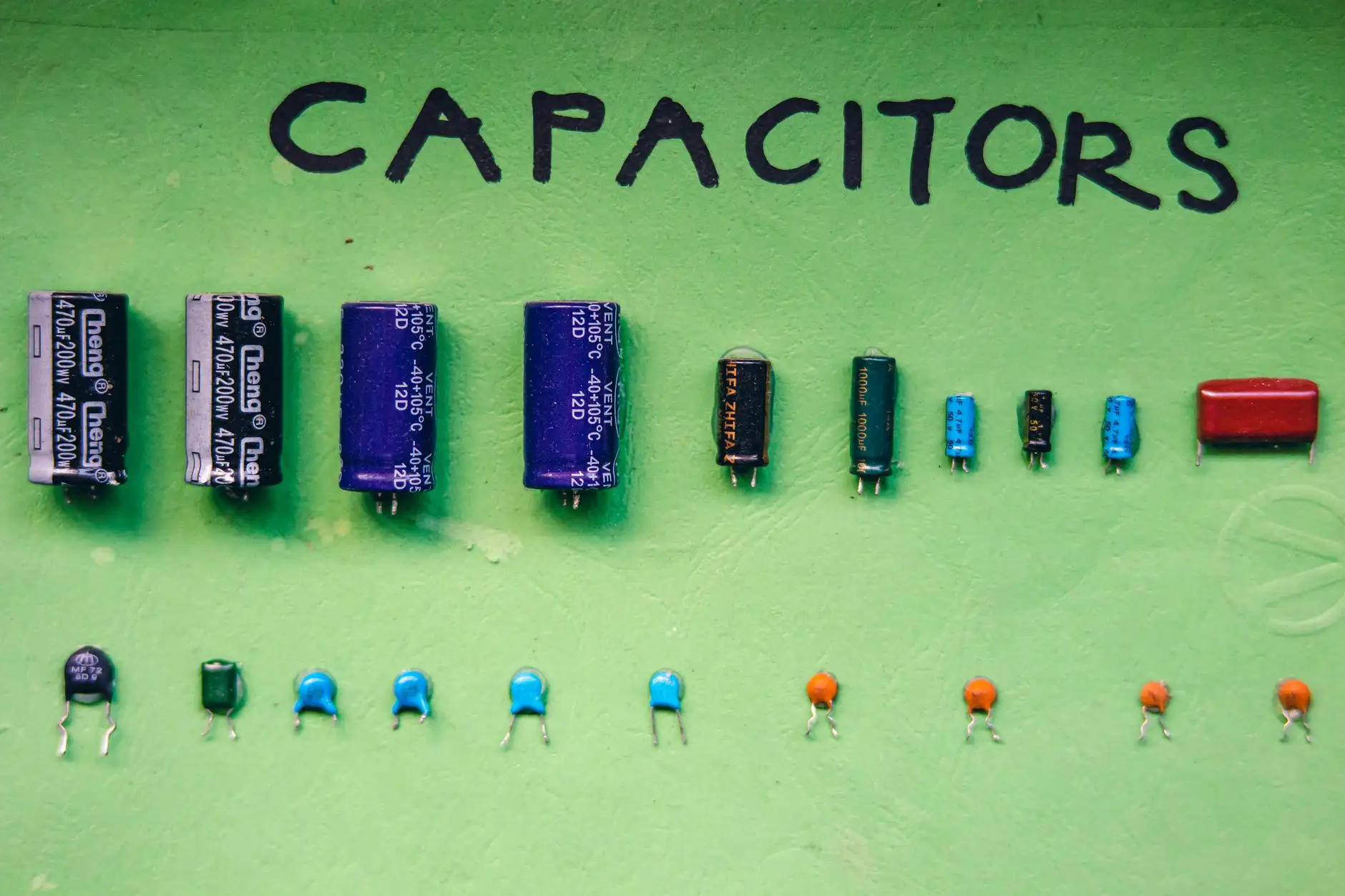

单级电容滤波在高频段会因ESR（等效串联电阻）和ESL（等效串联电感）失效。工程上推荐采用π型滤波：前级电解电容吸收低频纹波，中间加磁珠或电感，后级再并联多个不同容值的陶瓷电容（如10μF、1μF、0.1μF组合）来覆盖高频段。注意，陶瓷电容的直流偏压特性会显著降低有效容值，建议选用X7R或C0G材质，并预留1.5倍电压裕量。

2. PCB布局与接地策略

开关电源的功率环路（输入电容→开关管→变压器→输出二极管→输出电容）如果面积过大，会形成强烈的空间辐射耦合，将高频噪声引入输出端。实测中，同一款直流电源，优化布局后纹波可降低30%-50%。关键原则：功率地（Power Ground）与信号地（Signal Ground）单点连接，输出电容紧贴负载端子，反馈采样线采用开尔文接法。

3. 控制环路带宽与纹波抑制

对于可调电源，反馈环路带宽直接影响对纹波的抑制能力。环路带宽越宽，对低频纹波的抑制越有效，但过高的带宽会引入噪声放大。一般建议将穿越频率设置在开关频率的1/10至1/5，同时加入相位裕度补偿网络（Type III补偿），这样既能抑制纹波，又避免环路振荡。

纹波测试：方法不对，数据全废

纹波测试最容易犯的错误是探头地线夹过长。标准做法是：使用同轴探头（如BNC转接头）直接连接到输出端子，剥去探头地线夹，采用弹簧接地针（Ground Spring）就近接地。探头带宽设为20MHz限制（按行业惯例），示波器采样率不低于1GSa/s，并开启峰值检测模式。测试时需在输出端并联一个10μF电解电容和0.1μF陶瓷电容，模拟真实负载端的去耦条件。

另一个常被忽略的细节是负载类型。纯电阻负载与动态负载下的纹波表现差异极大。建议使用电子负载设置动态负载模式（如10kHz/50%占空比，电流在10%-90%额定值间跳变），观察瞬态恢复期间的纹波峰值。某款变压器隔离型开关电源，在静态负载下纹波仅15mV，但动态负载下峰值高达80mV，经查是输出电感饱和电流余量不足所致。

实战案例：一款48V/10A可调电源的纹波优化

某客户定制一款48V/10A可调电源，要求纹波低于30mV（20MHz带宽）。初始方案采用单级LC滤波，实测纹波为65mV。我们做了三步调整：其一，将输出电感从22μH更换为33μH，并增加一个470μF/100V低ESR电解电容；其二，在输出端并联三个10μF X7R陶瓷电容（1206封装），呈品字形紧贴输出端子；其三，将反馈分压电阻的采样点从输出电容正端改到负载端，缩短反馈路径。最终实测纹波降至18mV，同时负载调整率也从0.5%改善到0.2%。

这个案例说明，纹波抑制不是单一手段的功劳，而是器件选型、布局、环路设计三者的协同优化。对于大多数应用，只要源头控制得当，后续滤波成本并不会显著增加。

写在最后

纹波抑制没有“一招鲜”的捷径，它考验的是工程师对电源拓扑、器件特性、PCB寄生参数的综合把控。如果你正在调试一款直流电源或稳压电源，建议先测量纹波频谱，再针对主峰频率逐个击破，而不是盲目增加电容。佛山市柏特电源技术有限公司在可调电源和开关电源的纹波抑制方面积累了多年实测数据，欢迎技术交流。
